سرور HPE ProLiant DL380 G9

نقد و بررسی سخت افزاری سرور  DL380 G9

در ادامه به ویژگی‌های سخت افزاری سرور hp dl380 g9 می‌پردازیم. همراه آی تی کالا باشید.

پردازنده در سرور  dl380 g9

سرور hp dl380 g9 از چیپست اینتل سری C610 پشتیبانی می‌کند . این چیپست امکان استفاده از دو پردازنده اینتل زئون سری E5-2600 v3 و E5-2600 v4 فراهم می‌کند و نتیجه آن، بهبود کارایی و بهره‌وری بالای آن است.

حداکثر تعداد هسته‌هایی که پردازنده‌های سرورهای نسل ۹ اچ پی، پشتیبانی می‌کنند ۲۲ هسته هست. پس در پیکربندی دو پردازنده‌ای ۴۴ هسته فراهم می‌شود و از نظر منطقی، ۸۸ هسته ارائه می‌دهد. حداکثر کش قابل ارائه ۵۵ مگابایت است و حداکثر فرکانس در دسترس نیز ۳.۵ گیگاهرتز است.

اگر در سرور hp dl380 g9 از دو عدد پردازنده ۱۴ هسته‌ای از نوع ۲.۳GHz E5-2695 v3 Xeon استفاده شود، از نظر منطقی، ۵۶ هسته فراهم می‌شود. شرکت دل این پردازنده را در مدل PowerEdge T360 دارد ولی اچ پی آن را ۵۵۰ پوند ارزان‌تر از محصول دل  ارائه می‌دهد.

این پردازنده در حالت بیکاری، ۹۰ وات و در حالت پرکاری، ۳۵۲ وات انرژی مصرف می‌کند. این میزان مصرف در محصول دل به ترتیب ۱۲۰ و ۳۹۰ وات است.

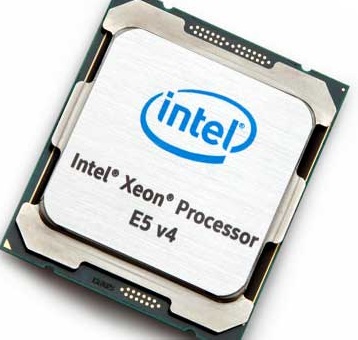

سرور hp dl380 Gen 9 از دو پردازنده اینتل زئون پشتبانی می‌کند.

حافظه در سرور hp dl380 g9

مزیت رم‌های DDR4 که در سرورهای G9 معرفی شده این است که ۱۴ تا ۳۰ درصد سریعتر از مدل قبلی یعنی G8 هستند و ۱ درصد کمتر دچار خطا می‌شوند. حجم رم‌ها ۴ برابر و از نظر پاور نیز ۳۷ درصد کاراتر شده‌اند.

حداکثر تعداد اسلات‌های رمی که HP DL380 G9 پشتیبانی می‌کند ۲۴ اسلات است. در این سرور دو پردازنده‌ای اچ پی هر پردازنده از ۱۲ اسلات DIMM و ۴ کانال پشتیبانی می‌کند پس در هر کانال سه اسلات قرار می‌گیرد.

وقتی سرورهای نسل ۹ اچ پی روانه بازار شد، فرکانس این رم‌ها حداکثر ۲۱۳۳ مگاهرتز بود و هنوز فرکانس ۲۴۰۰ مگاهرتزی آن ساخته نشده بود. قرار بود این RAM ها از ماه آوریل ۲۰۱۶ به بازار عرضه شود که محقق شد. نکته مهم این که رم‌های ۲۱۳۳ و ۲۴۰۰ با هم ترکیب نمی‌شوند. بسته به نوع پردازنده و نوع پیکربندی از رم‌هایی با سرعت ۱۶۰۰، ۱۸۶۶ و ۲۱۳۳ مگاهرتز نیز می‌توان استفاده کرد.

بر روی سرورهای DL380 G9 دو مدل رم می توان قرار داد: LRDIMM و RDIMM. نوع رم به مراتب مهم‌تر از حجم رم است. در تصویر زیر با کانفیگ پردازنده اینتل زئون E5-2600v4 تفاوت RAM‌ها قابل مشاهده است و همانطور که می‌بینیم LRDIMM دارای حجم‌های بالاتری هستند.

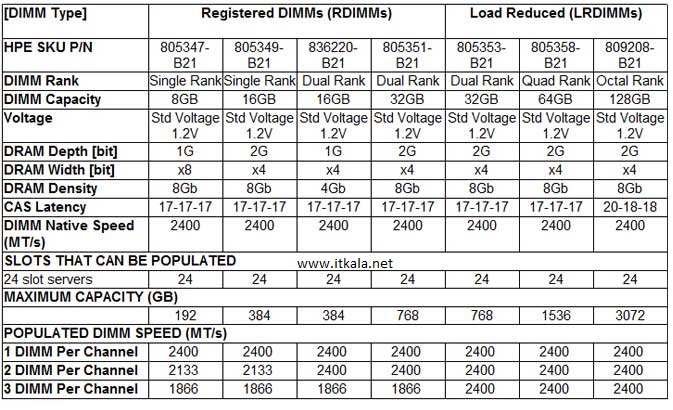

کانفیگ سرور hp dl380 Gen 9 با پردازنده اینتل زئون E5-2600v4 و رم های LRDIMM و RDIMM

در حال حاضر این سرور اچ پی، ۷۶۸ گیگابایت حافظه DDR4 را با استفاده از RDIMMهای ۳۲ گیگابیتی پشتیبانی می‌کند. با استفاده از LRDIMMهای ۱۲۸ گیگابیتی این مقدار به ۳ ترابایت می‌رسد. در صورت استفاده از LRDIMM می‌توان حداکثر ۳ ترابایت و در صورت نصب RDIMM می‌توان حداکثر ۷۶۸ گیگابایت حافظه داشت.

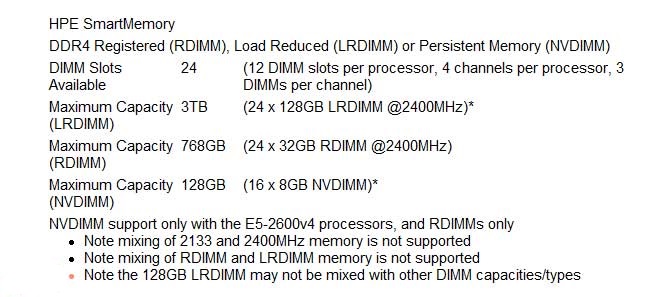

حداکثر ظرفیت رم در سرور hp dl380 Gen 9

HPE SmartMemory با استفاده از سیستم کنترل پیشرفته خطا، از Data Loss و بروز Downtime جلوگیری می‌کند. در زمینه امنیت داده‌های شما در زمینه حافظه خوب است بدانیم که مکانیزم امنیتی در حافظه‌های اچ پی شامل موارد زیر است:

Advanced ECC SmartMemory

DIMM Address/Parity Protection

Memory Online Spare Mode

Memory Lock Step Mode

HPE Persistent Memory در سرور hp dl380 g9

اچ پی در برخی از سرورهای پرولیانت امکان استفاده از تکنولوژی HPE Persistent Memory را قرار داده است. در سرورهای پرولیانت نسل ۹ اچ پی، این رم‌ها تنها بر روی سرور HPE DL380 G9 و HPE DL360 G9 قرار دارد و ویژگی‌های خاصی دارند.

روی سرور اچ پی DL380 G9 صرفا می‌توان ۱۶ ماژول NVDIMM قرار داد در حالی که  ۲۴ اسلات رم در سرور وجود دارد. ۱۶ ماژول ۸ گیگابایتی NVDIMM، در کل ظرفیت ۱۲۸ گیگابایت را فراهم می‌کند. در سرورهای نسل ۱۰ اچ پی از ماژول‌های ۸ و ۱۶ گیگابایتی NVDIMM پشتیبانی می‌شود. NVDIMM فقط با پردازنده‌های نسل ۴ یا v4 کار می‌کند.

با توجه به جدولی که در بالا ارایه شده، رم‌های NVDIMM با RDIMM قابل ترکیب است ولی با LRDIMM نمی‌تواند ترکیب شود.

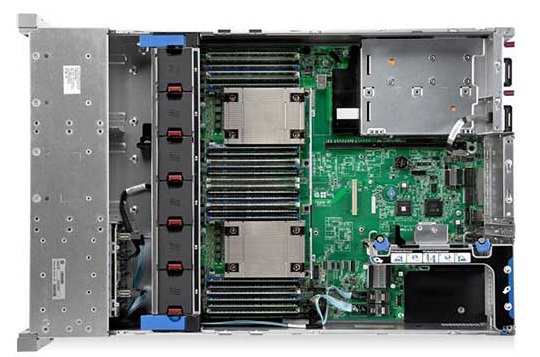

نمای داخلی سرور  dl380 g9

ذخیره سازی و هارد در سرور hp dl380 g9

بازطراحی کیس سرور DL380 G9 باعث شده تا این سرور اچ پی انعطاف بیشتری داشته باشد و امکان پیکربندی جدید HPE Universal Media Bay با ۸ تا ۲۴ هارد درایو SFF و ۴ تا ۱۲ هارد درایو LFF را در کنار NVMe و درایوهای پشتیِ اضافه، فراهم شده است. در نتیجه امنیت و ارتقاپذیری را پشتیبانی می‌کند.

واضح‌ترین تغییرات در سرور HPE DL380 Gen 9 مربوط به پنل جلویی آن است که دارای پیکربندی ۸+۸+۸ است و در صورت نیاز، امکان اضافه کردن ۸ هارد دیسک SFF را دارد. کنترلر P440ar تا ۲۶ هارد درایو SFF را پشتیبانی می‌کند.

شاید این سوال پیش بیاید که دو هارد دیگر در کجا قرار می‌گیرد. اچ پی با بازطراحی پاورها، آنها را ۲۵ درصد کوچک‌تر کرده و آنها را در قسمت پشتی کنار هم چیده است در نتیجه می‌توان بالای آنها دو درایو اضافی Hot Plug استفاده کرد.

در کنار همه اینها از ۱۲ درایو LFF نیز پشتیبانی می‌شود و اگر نخواهید در قسمت پشتی از رایزر دومی استفاده کنید، می‌توانید یک Cage اضافه کرده و تعداد هاردها را به ۱۵ عدد برسانید. در پنل سرور hp dl380 g9، پورت‌های VGA و USB 2 نیز وجود دارد بنابراین می‌توانید از دو هارد SFF دیگر نیز استفاده کنید. این سرور اچ پی به طور کل می‌تواند با LFFها، ۱۸۰ ترابایت و با SFFها ۳۹۷.۸ ترابایت فضای ذخیره‌سازی فراهم کند.

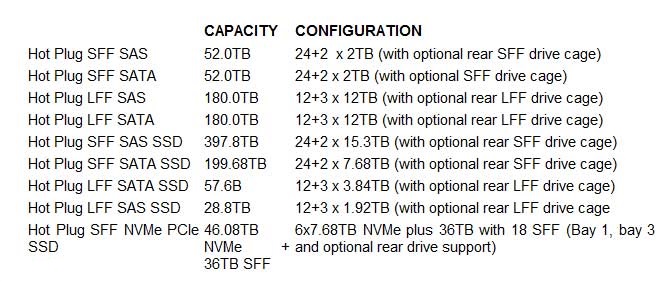

حداکثر ظرفیت ذخیره سازی داخلی در سرور hp dl380 g9

با توجه به آپدیت‌هایی که در ظرفیت هارد درایو ها و سرور DL380 G9 ارایه شده، حداکثر ظرفیت ذخیره سازی داخلی در سرور DL380 G9 به صورت زیر است. می‌توانید آن را با تصویر بعدی مقایسه کنید و میزان افزایش ظرفیت ذخیره سازی داخلی را در سرور DL380 G9 نسبت به مهر ۹۸ ببینید.

در کانفیگ LFF حداکثر ظرفیت ذخیره سازی داخلی در سرور hp DL380 G9 برابر با ۱۸۰ ترابایت است.

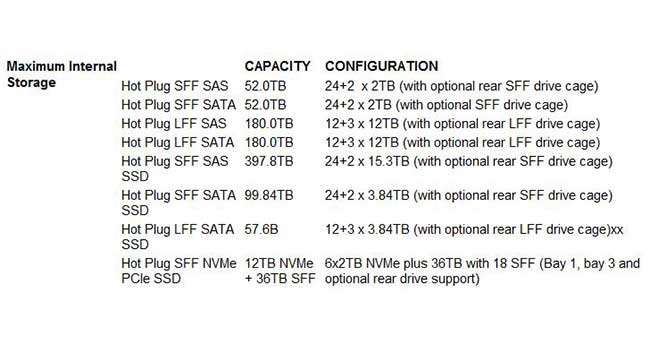

حداکثر ظرفیت ذخیره سازی داخلی در سرور DL380 G9  به صورتی است که در جدول زیر می‌بینید:

در صورت استفاده از SAS SSD حداکثر ظرفیت ذخیره سازی داخلی در سرور DL380 G9 برابر با ۳۹۸ ترابایت است.

در کنار این موارد، وجود کنترلر تعبیه شده SATA HPE Dynamic Smart Array B140i، نیازهای رسانه‌ای، دیتا و بوت را برطرف می‌کند. بازطراحی کنترلرهای HPE Flexible Smart Array و HPE Smart SAS HBA، انعطاف‌پذیری را در انتخاب کنترلرهایی با سرعت بهینه شده ۱۲ Gb/s فراهم می‌کند. با این کانفیگ، بهترین‌ها را برای محیط کاری خود فراهم خواهید کرد.

کل سیستم از آرایه هوشمند B140i بهره می‌گیرد که از ۱۰ هارد SATA و RAID ۵ پشتیبانی می‌کند. اضافه کردن کنترلر رید P440ar سرعت ۱۲Gbps SASرا به ارمغان می‌آورد در نتیجه اگر به بیش از ۸ هارد نیاز باشد، لازم نیست کارت RAID اضافی‌تری نصب شود.

دارای ۶ اسلات PCIe است. کش ۲GB FBWC در آن آپشنال است و محتوای آن به وسیله باتری جدید و پربازده ۹۶ واتی Li-Ion محافظت می‌شود.

پاور در سرور hp dl380 g9

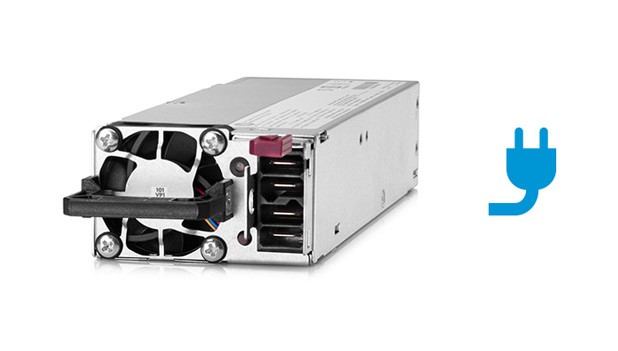

اسلات افزونه HPE Flexible Slot Power Suplies – PSUs  کارایی بسیار بالا یعنی تا ۹۶% (Titanium) را فراهم می‌کند. لازم به ذکر است که کارایی آن مانند Slot PSUهای معمول است اما با کاهش ۲۵ درصدی در سایز آن، فضای بیشتری در کیس سرور برای محاسبه و ارتباطات I/O فراهم می‌شود.

ترکیب پاورهای متفاوت در یک سرور می‌تواند باعث محدودیت یا غیرفعال شدن ویژگی‌های پاور مانند افزونگی پاور شود. برای اینکه مطمئن باشید که از تمامی ویژگی‌های پاور بهره‌مند می‌شوید، باید تمامی پاورهای یک سرور، دارای خروجی‌های یکسان و نرخ کارایی یکسان باشند.

ماژول HPE Flexible Slot Battery Backup، پاور بکاپ است که به مدت یک دقیقه، ۷۵۰ وات را فراهم می‌کند و اگر به صورت موازی پیکربندی شده باشد، تا ۵۰۰ وات را نیز فراهم می‌کند. برای تامین برق سرور می‌توان از پاورهای ۵۰۰، ۸۰۰ و ۱۴۰۰ وات استفاده کرد.

با استفاده از HPE Extended Ambient Operating Support – ASHRAE A3 and A4 در هزینه کولینگ کاهش چشمگیری دیده می شود چون از استانداردهای بهبودیافته دمای محیط استفاده می‌کند.

ترکیب پاورهای متفاوت در یک سرور می‌تواند باعث محدودیت یا غیرفعال شدن ویژگی‌های پاور مانند افزونگی پاور شود.

کارت شبکه در سرور hp dl380 g9

سرورهای Gen8، دارای تجهیزات شبکه‌سازی FlexibleLOM بودند و اکثر مشتریان Gen8، در هر صورت کارت شبکه ۴ پورتی نیز می‌خریدند بنابراین تصمیم بر آن شد که تبدیل به یک استاندارد شود و ۴ پورت گیگابیت روی مادربورد قرار داده شود. حتی برای داشتن سرعت بالاتر می‌توانید سیستم خود را آپگرید کنید و پیشنهاد اچ پی برای این کار، استفاده از دو پورت ۱۰ گیگابیتی است.

با پشتیبانی از کارت شبکه‌هایی که در  زیر ارایه شده، انعطاف‌پذیری در پهنای باند و فابریک شبکه فراهم می‌شود در نتیجه می‌توانید با تغییر و رشد نیازهای کاری خود همگام باشید:

Embeded 4*1GbE

HP FlexibleLOM

PCIe Standup 1GbE, 10GbE, 25 GbE

آپدیت ROM

اچ پی در پشتیبانی سرورهایش بسیار سختگیر است و امکان دسترسی به آپدیت‌های دوره‌ای ارایه شده برای ROM BIOS Firmware، با داشتن قرارداد پشتیبانی و یا ضمانت‌نامه معتبر امکان‌پذیر است. هر چند که امکان دسترسی آزاد به آپدیت‌های Firmwareهای بحرانی، بدون در نظر گرفتن توافقات پشتیبانی، مقدور است.

مدیریت

به طور کلی نرم‌افزارهای مدیریتی موجود در سرور HPE DL380 G9 شامل موارد زیر است:

iLO Management (standard)

Intelligent Provisioning (standard)

iLO Advanced (optional)

HP OneView Advanced (optional)

HP Insight Control (optional)

مدیریت تعبیه شده HPE iLO در سرورهای اچ پی، برای راه اندازی، مانیتورینگ، مدیریت و پشتیبانی از راه دور سرور استفاده می‌شود در نتیجه می‌توان محیط‌های کاری پیچیده IT را به سادگی مدیریت کرد و در پی آن، نیاز به منابع IT کاهش می‌یابد.

iLO دارای یک پورت گیگابیتی اختصاصی است و با استفاده از قابلیت Federation در آن می‌توان از یک سیستم، چندین سرور را مدیریت کرد. می‌توانید آنها را در گروه قرار دهید و وضعیت سلامت آنها را مانیتور کنید یا پاور را کنترل کرده و از قابلیت خودکار کنترل پاور (Power Capping) استفاده نمایید. با بهره‌گیری از سیستم مدیریتی HPE iLO 4، می‌توان سرورها، استوریج‌ها و محیط‌های مجازی را حتی از راه دور مدیریت نمود.

HPE OneView برای مدیریت زیرساخت سرور HPE DL380 Gen9 استفاده می شود که سادگی مدیریت را روی سرور، استوریج و شبکه فراهم می‌کند.

با استفاده ازHPE Insight Online، داشبورد شخصی و آنلاین را برای مانیتورینگ سلامت زیرساخت های یکپارچه و مدیریت پشتیبانی فراهم می‌کند. با استفاده از حالت بوت UEFI برای پیکربندی آن، می‌توان از نرم‌افزار HPE iLO استفاده کرد.

HPE Smart Update ترکیبی از نرم‌افزارهای مدیریتی زیر است که درایورها و Firmware را آپدیت می‌کند و باعث بهبود Firmware می‌شود در نتیجه امکان بروز خرابی در سیستم و زمان Downtime کاهش می‌یابد. این کار را می‌توان از طریق نرم‌افزارهای مدیریتی زیر انجام می‌دهد:

Smart Update Manager (SUM)

Service Pack for ProLiant (SPP)

مشخصات فنی سرور HPE ProLiant DL380 G9

Processor family:

Intel® Xeon® E5-2600 v4 product family

Intel® Xeon® E5-2600 v3 product family

Number of processors: ۴ / ۲ / ۱

Processor core available: ۲۲ / ۱۸ / ۱۶ / ۱۴ / ۱۲ / ۱۰ / ۸ / ۶

Processor cache:

۲۵MB L3

۳۰MB L3

۳۵MB L3

۴۰MB L3

۴۵MB L3

۵۵MB L3

Processor speed: ۳.۵GHz

Power supply type: (۲) Common Slot

Expansion slots: (۶) Maximum

Maximum memory: ۳.0TB

Memory slots: ۲۴ DIMM slots, Maximum

Memory type: DDR4 SmartMemory

Memory protection features:

Advanced ECC

DIMM Address/Parity Protection

Memory Online Spare Mode

Memory Lock Step Mode

Drive description:

(۲۴) SFF SAS/SATA/SSD

NVMe support via Express Bay will limit max drive capacity

System fan features: Hot plug redundant standard

Network controller:

۱Gb 331FLR Ethernet Adapter 4 Ports per controller

۱۰Gb 533FLR-T FlexFabric Adapter 2 Ports per controller

Depending on model

Storage controller:

Dynamic Smart Array B140i

Smart Array P440ar

Smart Array P840

Depending on model

Infrastructure management:

iLO Management (standard)

Intelligent Provisioning (standard)

iLO Advanced (optional)

HP OneView Advanced (optional)

HP Insight Control (optional)

 Warranty: ITKALA (Iran Gostar)
